一．概述
LVDT位移传感器具有精度高，动态特性好，工作可靠，使用方便等特点。差动变压器式位移传感器（LVDT）可广泛应用于航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济各行各业，用来测量伸长、振动、物体厚度、膨胀等的高技术产品。
韩国东都（DONG-DO）电子株式会社是专业生产高精度位移传感器的高科技公司，有分体式、回弹式、气动式、真空式等各类位移传感器。具有测量精度高，性能稳定等特点。深圳市申思测控技术有限公司作为DONG-DO传感器品牌在中国的首席服务商，致力于为国内工业自动化设备及检具检测设备厂商提供高品质、高性价比的精密传感器产品和优质的服务。
二、工作原理
LVDT(Linear.Variable.Differential.Transformer)是线性可变差动变压器缩写。工作原理简单地说是铁芯可动变压器。它由一个初级线圈、两个次级线圈、铁芯、线圈骨架、外壳等部件组成。当铁芯由中间向两边移动时，次级两个线圈输出电压之差与铁芯移动成线性关系。

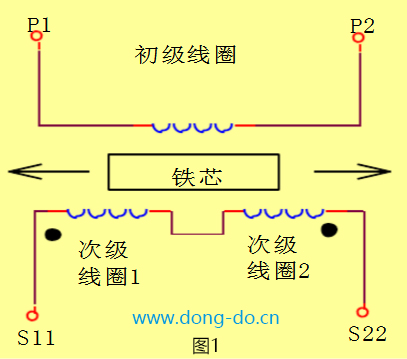

当初级线圈P1，P2之间供给一定频率的交变电压时，铁芯在线圈内移动改变了空间的磁场分布，从而改变了初、次级线圈之间的互感量，次级线圈S11，S22之间就产生感应电动势，随着铁心的位置不同，互感量也不同，次级产生的感应电动势也不同，这样就将铁芯的位移量变成了电压信号输出，由于两个次级线圈电压极性相反,参见图1,输出电压为差动电压。
当铁芯往右移动时，次级线圈2感应的电压大于次级线圈1；当铁芯往左移动时，次级线圈1感应的电压大于次级线圈2，两线圈输出的电压差值大小随铁芯位移而成线性变化。图2中的虚线范围内是传感器的量程，当铁芯移动行程大于100%时（虚线之外段），两次级线圈输出电压的差值与铁芯位移线性关系变差。零点两边的实线段一般是对称的测量范围，两者都是交流信号而相位差180度。实际的LVDT线圈通常与壳体紧固为一体，铁芯与测杆紧固为另一体，当两体间发生相对位移时，就产生位移电压输出。
